X507核心板
CPU: T507
主頻： 四核A53(1.5GHz)
內存：標配1GB，硬件兼容2GB
Flash: 4GB/8GB/16GB emmc可選，標配8GB
系統： android/linux
點擊下載：X507開發板硬件手冊

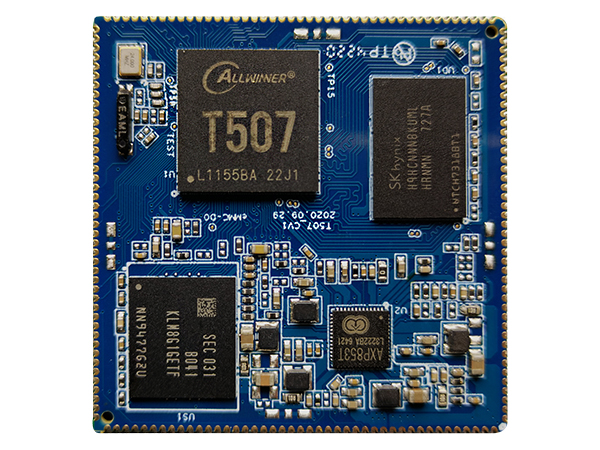

核心板外觀：
|
CPU |
T507 |
|
主頻 |
四核A53(1.5GHz) |
|
內存 |
標配1GB，硬件兼容2GB |
|
存儲器 |
4GB/8GB/16GB emmc可選，標配8GB |
|
電源IC |
使用AXP853T，支持動態調頻等 |
|
LCD接口 |
支持RGB/LVDS接口輸出 |
|
Touch接口 |
電容觸摸 |
|
音頻接口 |
支持耳機喇叭直接輸出，支持錄放音 |
|
SD卡接口 |
2路SDIO輸出通道 |
|
emmc接口 |
板載emmc接口，管腳不另外引出 |
|
以太網接口 |
支持千兆以太網 |
|
USB HOST2.0接口 |
3路HOST2.0 |
|
OTG接口 |
1路OTG接口 |
|
UART接口 |
6路串口，支持帶流控串口 |
|
PWM接口 |
6路PWM輸出 |
|
IIC接口 |
6路IIC輸出 |
|
SPI接口 |
2路SPI輸出 |
|
ADC接口 |
5路ADC輸出 |
|
Camera接口 |
1路MIPI輸入，1路BT656輸入 |
|
5V輸入電壓 |
5V/2A |
|
RTC輸入電壓 |
1.8V/5uA |
|
輸出電壓 |
3.3V/1.5A(可用于底板供電) |
|
工作溫度 |
-40~85度 |
|
儲存溫度 |
-10~40度 |
|
外觀 |
郵票孔方式 |
|
核心板尺寸 |
45mm*45mm*3mm |
|
引腳間距 |
1.0mm |
|
引腳焊盤尺寸 |
1.3mm*0.7mm |
|
引腳數量 |
172PIN |
|
板層 |
8層 |
