CPU:MT8385
主頻：四核A73 2GHz + 四核A53 2GHz
內存：標配2GB，可定制4GB
Flash:支持多種容量emmc可選，標配16GB
系統：android/linux
點擊下載：X8385開發板硬件手冊

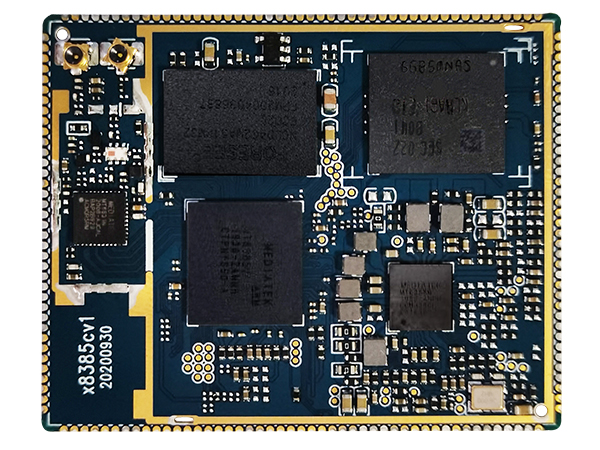

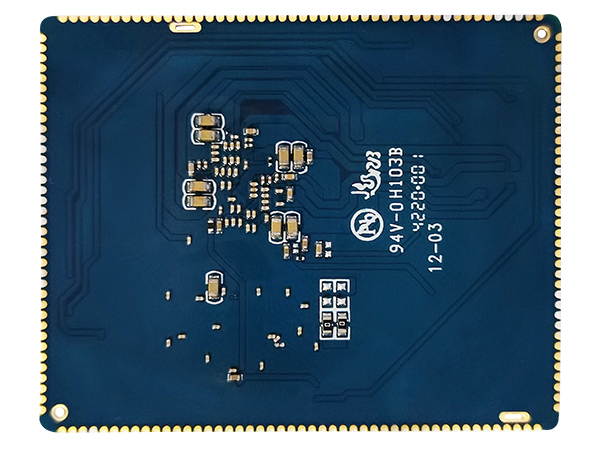

核心板外觀：
| CPU | MT8385 |
| 主頻 |
四核A73 2GHz + 四核A53 2GHz |
|
內存 |
標配2GB，可定制4GB |
|
存儲器 |
標配16GB EMMC |
|
WIFI8 |
標配，支持802.11 a/b/g/n/ac |
|
BT |
標配，支持BT4.2 |
|
GPS |
標配，支持GPS/Glonass/Beidou/Galileo/QZSS |
|
FM |
未引出，芯片支持，核心板不支持 |
|
LCD接口 |
支持MIPI接口輸出 |
|
Touch接口 |
電容觸摸，可使用USB或串口擴展電阻觸摸 |
|
音頻接口 |
支持耳機喇叭直接輸出，支持錄放音 |
|
SD卡接口 |
1路SDIO輸出通道 |
|
emmc接口 |
板載emmc接口，管腳不另外引出 |
|
USB接口 |
HOST2.0和OTG復用 |
|
UART接口 |
2路串口 |
|
PWM接口 |
3路PWM輸出 |
|
IIC接口 |
7路IIC輸出 |
|
SPI接口 |
2路SPI輸出 |
|
ADC接口 |
1路ADC輸出 |
|
Camera接口 |
2路MIPI輸入 |
|
5V輸入電壓 |
5V/3A |
|
RTC輸入電壓 |
2.5到3V/5uA 【待測試】 |
|
輸出電壓 |
多路LDO輸出，可用于底板外設供電 |
|
工作溫度 |
-20~85度 |
|
儲存溫度 |
0~40度 |
|
外觀 |
郵票孔方式 |
|
核心板尺寸 |
40.5mm*50.5mm*3mm |
|
引腳間距 |
1mm |
|
引腳焊盤尺寸 |
1.3mm*0.7mm |
|
引腳數量 |
168PIN |
|
板層 |
10層 |

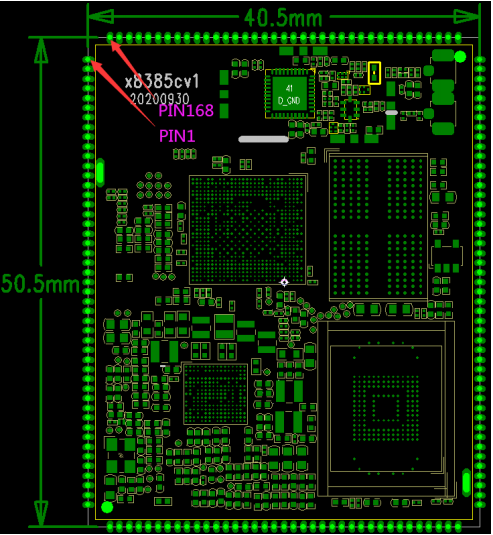

核心板結構尺寸及管腳排列：
|
引腳編號
|
信號
|
類型
|
描述
|
| 1 |
RDN0_B
|
差分管腳
|
外接 CSI2 攝像頭輸入
|
| 2 |
RDP0_B
|
差分管腳
|
外接 CSI2 攝像頭輸入
|
| 3 |
D_GND
|
參考地
|
|
| 4 |
PWM_A
|
GPIO90
|
多功能 GPIO 管腳
|
| 5 |
PAD_PERIPHERAL_EN14
|
GPIO177
|
|
| 6 |
PAD_PERIPHERAL_EN13
|
GPIO176
|
|
| 7 |
AUXIN3
|
ADC 管腳
|
|
| 8 |
PAD_PERIPHERAL_EN9
|
GPIO166
|
|
| 9 |
PAD_PERIPHERAL_EN12
|
GPIO175
|
|
| 10 |
IDDIG
|
GPIO41
|
該管腳用于 OTG 切換，高電平時 OTG 為
Device 模式，低電平時OTG 為 HOST 模式
|
| 11 |
PAD_SIM2_SCLK
|
GPIO37
|
|
| 12 |
PAD_SIM2_SIO
|
GPIO35
|
|
| 13 |
PAD_SIM2_SRST
|
GPIO36
|
|
| 14 |
DISP_PWM
|
GPIO43
|
|
| 15 |
DSI_TE
|
GPIO44
|
|
| 16 |
LCM_RST
|
GPIO45
|
|
| 17 |
DRVBUS
|
USB HOST 總線控制
|
|
| 18 |
PAD_PERIPHERAL_EN5
|
GPIO169
|
|
| 19 |
SPI1_MI
|
GPIO161
|
|
| 20 |
SPI1_CLK
|
GPIO164
|
|
| 21 |
SPI1_MO
|
GPIO163
|
|
| 22 |
SPI1_CSB
|
GPIO162
|
|
| 23 |
MSDC1_CLK
|
GPIO29
|
|
| 24 |
MSDC1_CMD
|
GPIO31
|
|
| 25 |
MSDC1_DAT0
|
GPIO32
|
|
| 26 |
MSDC1_DAT1
|
GPIO34
|
|
| 27 |
MSDC1_DAT2
|
GPIO33
|
|
| 28 |
MSDC1_DAT3
|
GPIO30
|
|
| 29 |
SD_CARD_DET_N
|
SD 偵測管腳
|
非普通 GPIO 口
|
| 30 |
PWRKEY_SW
|
開關機管腳
|
非普通 GPIO 口
|
| 31 |
ACCDET
|
用于耳機檢測
|
非普通 GPIO 口
|
| 32 |
AU_HPR
|
右耳機輸出
|
非普通 GPIO 口
|
| 33 |
AU_REFN
|
耳機管腳
|
非普通 GPIO 口
|
| 34 |
AU_HPL
|
左耳機輸出
|
非普通 GPIO 口
|
| 35 |
SPK+
|
揚聲器輸出
|
非普通 GPIO 口
|
| 36 |
SPK-
|
揚聲器輸出
|
非普通 GPIO 口
|
| 37 |
PAD_CONN_TOP_CLK
|
GPIO113
|
|
| 38 |
AU_VIN2_N
|
音頻輸入差分腳
|
非普通 GPIO 口
|
| 39 |
AU_VIN2_P
|
音頻輸入差分腳
|
非普通 GPIO 口
|
| 40 |
AU_VIN1_N
|
音頻輸入差分腳
|
非普通 GPIO 口
|
| 41 |
AU_VIN1_P
|
音頻輸入差分腳
|
非普通 GPIO 口
|
| 42 |
AU_MICBIAS0
|
麥克風偏置管腳
|
非普通 GPIO 口
|
| 43 |
AU_MICBIAS1
|
麥克風偏置管腳
|
非普通 GPIO 口
|
| 44 |
AU_VIN0_P
|
音頻輸入差分腳
|
非普通 GPIO 口
|
| 45 |
AU_VIN0_N
|
音頻輸入差分腳
|
非普通 GPIO 口
|
| 46 |
VCC_RTC
|
RTC 供電管腳
|
2.7V 直流輸入
|
| 47 |
VCAMIO_PMU
|
LDO 輸出
|
程序控制 LDO 輸出
|
|
引腳編號
|
信號
|
類型
|
描述
|
| 48 |
VCN18_PMU_IT661 21
|
LDO 輸出
|
程序控制 LDO 輸出
|
| 49 |
VMCH_SD
|
LDO 輸出
|
程序控制 LDO 輸出
|
| 50 |
VCN33_PMU_IT661 21
|
LDO 輸出
|
程序控制 LDO 輸出
|
| 51 |
VIO18_PMU
|
LDO 輸出
|
程序控制 LDO 輸出
|
| 52 |
VSYS
|
核心板電源輸入
|
3.1 到 5.25V 電源輸入
|
| 53 |
VSYS
|
核心板電源輸入
|
3.1 到 5.25V 電源輸入
|
| 54 |
D_GND
|
參考地
|
|
| 55 |
D_GND
|
參考地
|
|
| 56 |
VIO28_PMU
|
LDO 輸出
|
程序控制 LDO 輸出
|
| 57 |
VLDO28_PMU
|
LDO 輸出
|
程序控制 LDO 輸出
|
| 58 |
VRF12_PMU_IT66121
|
LDO 輸出
|
程序控制 LDO 輸出
|
| 59 |
VCAMD_PMU
|
LDO 輸出
|
程序控制 LDO 輸出
|
| 60 |
BATADC
|
電池電量檢測管腳
|
非普通 GPIO 口
|
| 61 |
VBUS
|
OTG 供電管腳
|
|
| 62 |
DPI_CK
|
GPIO28
|
DPI 顯示接口
|
| 63 |
DPI_VSYNC
|
GPIO26
|
|
| 64 |
DPI_HSYNC
|
GPIO25
|
|
| 65 |
DPI_DE
|
GPIO27
|
|
| 66 |
DPI_D0
|
GPIO13
|
|
| 67 |
DPI_D1
|
GPIO14
|
|
| 68 |
DPI_D2
|
GPIO15
|
|
| 69 |
DPI_D3
|
GPIO16
|
|
| 70 |
DPI_D4
|
GPIO17
|
|
| 71 |
DPI_D5
|
GPIO18
|
|
| 72 |
DPI_D6
|
GPIO19
|
|
| 73 |
DPI_D7
|
GPIO20
|
|
| 74 |
DPI_D8
|
GPIO21
|
|
| 75 |
DPI_D9
|
GPIO22
|
|
| 76 |
DPI_D10
|
GPIO23
|
|
| 77 |
DPI_D11
|
GPIO24
|
|
| 78 |
PAD_PERIPHERAL_EN4
|
GPIO165
|
|
| 79 |
PAD_PERIPHERAL_EN0
|
GPIO150
|
|
| 80 |
PAD_PERIPHERAL_EN1
|
GPIO151
|
|
| 81 |
PAD_PERIPHERAL_EN2
|
GPIO152
|
|
| 82 |
PAD_PERIPHERAL_EN2
|
GPIO152
|
|
| 83 |
PAD_PERIPHERAL_EN3
|
GPIO153
|
|
| 84 |
PAD_PERIPHERAL_EN7
|
GPIO159
|
