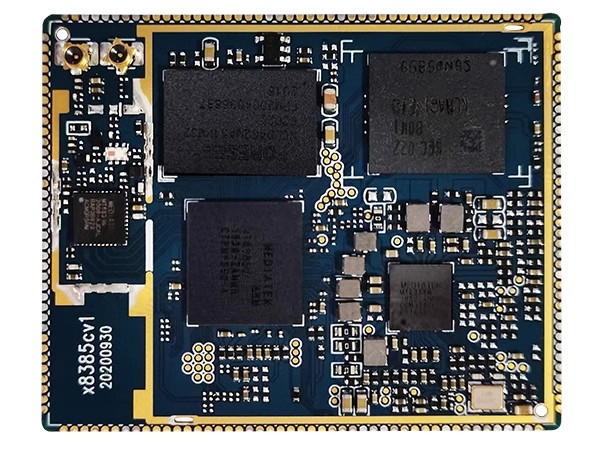

| CPU | MT8385 |
| 主頻 | 四核A73 2GHz + 四核A53 2GHz |
| 內存 | 標配2GB，可定制4GB |
| 存儲器 | 標配16GB EMMC |
| WIFI8 | 標配，支持802.11 a/b/g/n/ac |
| BT | 標配，支持BT4.2 |
| GPS | 標配，支持GPS/Glonass/Beidou/Galileo/QZSS |
| FM | 未引出，芯片支持，核心板不支持 |

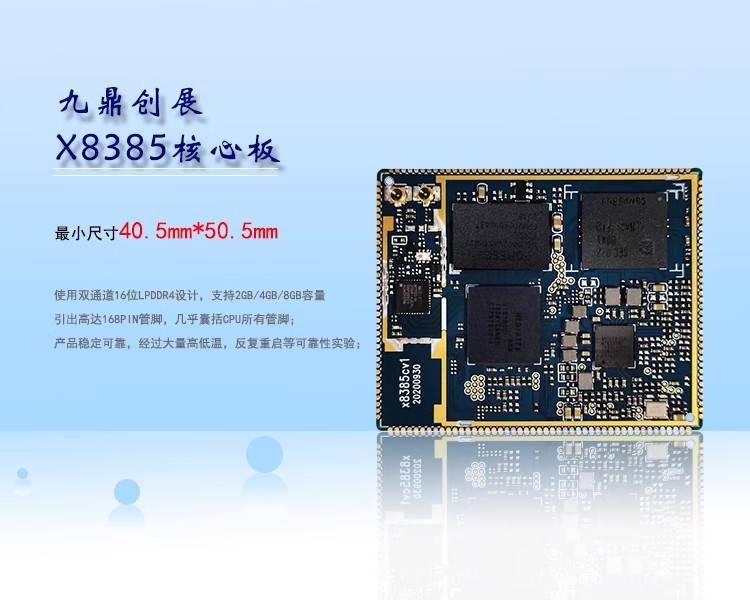

品牌：九鼎創展

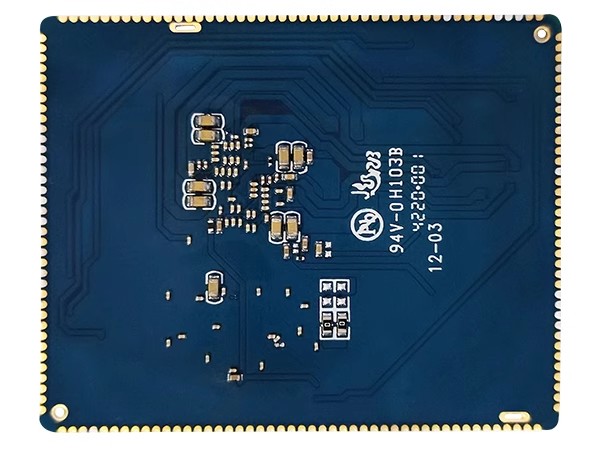

背面
| CPU | MT8385 |
| 主頻 | 四核A73 2GHz + 四核A53 2GHz |
| 內存 | 標配2GB，可定制4GB |
| 存儲器 | 標配16GB EMMC |
| WIFI8 | 標配，支持802.11 a/b/g/n/ac |
| BT | 標配，支持BT4.2 |
| GPS | 標配，支持GPS/Glonass/Beidou/Galileo/QZSS |
| FM | 未引出，芯片支持，核心板不支持 |
| LCD接口 | 支持MIPI接口輸出 |
| Touch接口 | 電容觸摸，可使用USB或串口擴展電阻觸摸 |
| 音頻接口 | 支持耳機喇叭直接輸出，支持錄放音 |
| SD卡接口 | 1路SDIO輸出通道 |
| emmc接口 | 板載emmc接口，管腳不另外引出 |
| USB接口 | HOST2.0和OTG復用 |
| UART接口 | 2路串口 |
| PWM接口 | 3路PWM輸出 |
| IIC接口 | 7路IIC輸出 |
| SPI接口 | 2路SPI輸出 |
| ADC接口 | 1路ADC輸出 |
| Camera接口 | 2路MIPI輸入 |
| 5V輸入電壓 | 5V/3A |
| RTC輸入電壓 | 2.5到3V/5uA 【待測試】 |
| 輸出電壓 | 多路LDO輸出，可用于底板外設供電 |
| 工作溫度 | -20~85度 |
| 儲存溫度 | 0~40度 |
| 外觀 | 郵票孔方式 |
| 核心板尺寸 | 40.5mm*50.5mm*3mm |
| 引腳間距 | 1mm |
| 引腳焊盤尺寸 | 1.3mm*0.7mm |
| 引腳數量 | 168PIN |
| 板層 | 10層 |
核心板結構尺寸及管腳排列：
|
引腳編號
|
信號
|
類型
|
描述
|
|---|---|---|---|
| 1 |
RDN0_B
|
差分管腳
|
外接 CSI2 攝像頭輸入
|
| 2 |
RDP0_B
|
差分管腳
|
外接 CSI2 攝像頭輸入
|
| 3 |
D_GND
|
參考地
|
|
| 4 |
PWM_A
|
GPIO90
|
多功能 GPIO 管腳
|
| 5 |
PAD_PERIPHERAL_ EN14
|
GPIO177
|
|
| 6 |
PAD_PERIPHERAL_ EN13
|
GPIO176
|
|
| 7 |
AUXIN3
|
ADC 管腳
|
|
| 8 |
PAD_PERIPHERAL_ EN9
|
GPIO166
|
|
| 9 |
PAD_PERIPHERAL_ EN12
|
GPIO175
|
|
| 10 |
IDDIG
|
GPIO41
|
該管腳用于 OTG 切換，
高電平時 OTG 為
Device 模式，低電平時
OTG 為 HOST 模式
|
| 11 |
PAD_SIM2_SCLK
|
GPIO37
|
|
| 12 |
PAD_SIM2_SIO
|
GPIO35
|
|
| 13 |
PAD_SIM2_SRST
|
GPIO36
|
|
| 14 |
DISP_PWM
|
GPIO43
|
|
| 15 |
DSI_TE
|
GPIO44
|
|
| 16 |
LCM_RST
|
GPIO45
|
|
| 17 |
DRVBUS
|
USB HOST 總線控制
|
|
| 18 |
PAD_PERIPHERAL_ EN5
|
GPIO169
|
|
| 19 |
SPI1_MI
|
GPIO161
|
|
| 20 |
SPI1_CLK
|
GPIO164
|
|
| 21 |
SPI1_MO
|
GPIO163
|
|
| 22 |
SPI1_CSB
|
GPIO162
|
|
| 23 |
MSDC1_CLK
|
GPIO29
|
|
| 24 |
MSDC1_CMD
|
GPIO31
|
|
| 25 |
MSDC1_DAT0
|
GPIO32
|
|
| 26 |
MSDC1_DAT1
|
GPIO34
|
|
| 27 |
MSDC1_DAT2
|
GPIO33
|
|
| 28 |
MSDC1_DAT3
|
GPIO30
|
|
| 29 |
SD_CARD_DET_N
|
SD 偵測管腳
|
非普通 GPIO 口
|
| 30 |
PWRKEY_SW
|
開關機管腳
|
非普通 GPIO 口
|
| 31 |
ACCDET
|
用于耳機檢測
|
非普通 GPIO 口
|
| 32 |
AU_HPR
|
右耳機輸出
|
非普通 GPIO 口
|
| 33 |
AU_REFN
|
耳機管腳
|
非普通 GPIO 口
|
| 34 |
AU_HPL
|
左耳機輸出
|
非普通 GPIO 口
|
| 35 |
SPK+
|
揚聲器輸出
|
非普通 GPIO 口
|
| 36 |
SPK-
|
揚聲器輸出
|
非普通 GPIO 口
|
| 37 |
PAD_CONN_TOP_C LK
|
GPIO113
|
|
| 38 |
AU_VIN2_N
|
音頻輸入差分腳
|
非普通 GPIO 口
|
| 39 |
AU_VIN2_P
|
音頻輸入差分腳
|
非普通 GPIO 口
|
| 40 |
AU_VIN1_N
|
音頻輸入差分腳
|
非普通 GPIO 口
|
| 41 |
AU_VIN1_P
|
